Torbeschläge für obenlaufende Schiebetore

HELM -97 Tragwinkel 039720

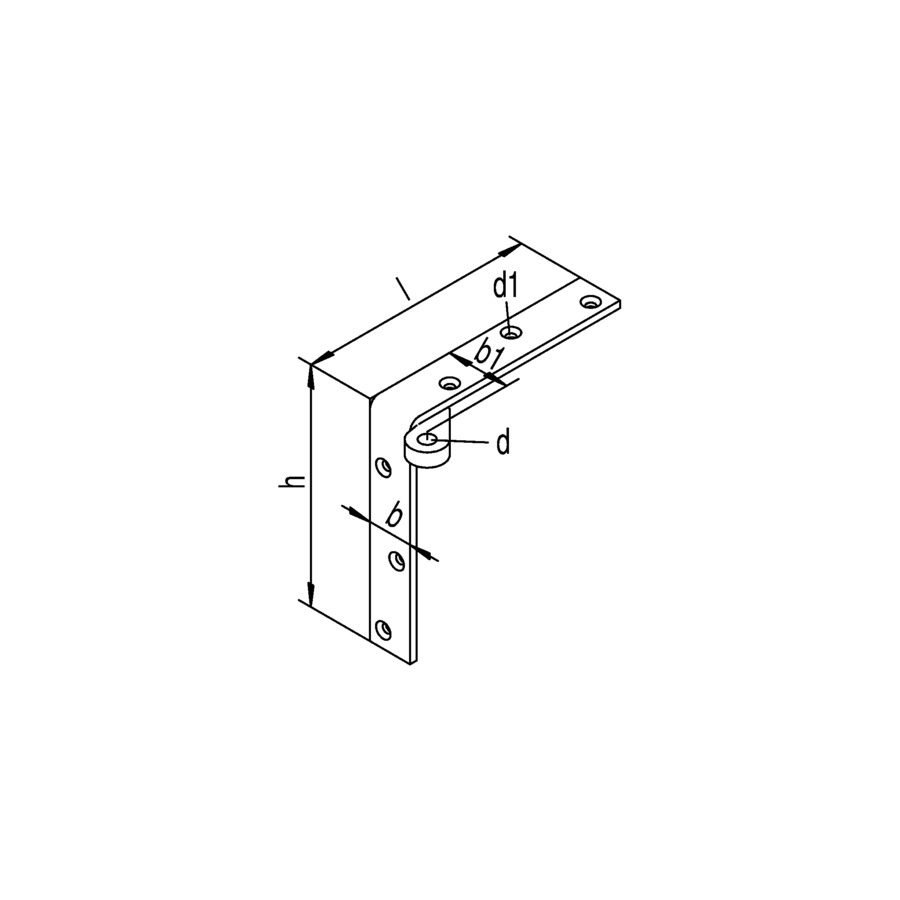

HELM -97 Tragwinkel 039720 Vermassung
HELM -97 Tragwinkel 039720
HELM -97 Tragwinkel 039720 Vermassung

WSS Tragwinkel HELM für Holzflügel

    • mit seitlich rechts oder links platziertem Gewinde
    • zum Aufschrauben oder Einlassen
  • Material/Oberfläche Stahl verzinkt, gelb

Produktvarianten

Ausführung
Gewinde links4 Gewinde rechts4
Profil (mm)
HELM 1002 HELM 5002 HELM 4002 HELM 3002
d
M122 M102 M202 M162
I (mm)
2002 1242 2552 1582
b (mm)
352 302 202 402
d1 (Ø)
Ø 72 Ø 4,82 Ø 8,42 Ø 5,92
h (mm)
1242 2102 1582 2602
Artikelnummer Artikelbezeichnung Ausführung Profil (mm) d I (mm) b (mm) d1 (Ø) h (mm) Preis
059721
 Tragwinkel HELM 597 LS Gewinde links HELM 500 M20 255 40 Ø 8,4 260 Auf Anfrage
049721
 Tragwinkel HELM 497 LS Gewinde links HELM 400 M16 200 35 Ø 7 210 Auf Anfrage
039721
 Tragwinkel HELM 397 LS Gewinde links HELM 300 M12 158 30 Ø 5,9 158 Auf Anfrage
019720
 Tragwinkel HELM 197 RS Gewinde rechts HELM 100 M10 124 20 Ø 4,8 124 Auf Anfrage
019721
 Tragwinkel HELM 197 LS Gewinde links HELM 100 M10 124 20 Ø 4,8 124 Auf Anfrage
059720
 Tragwinkel HELM 597 RS Gewinde rechts HELM 500 M20 255 40 Ø 8,4 260 Auf Anfrage
049720
 Tragwinkel HELM 497 RS Gewinde rechts HELM 400 M16 200 35 Ø 7 210 CHF 34.40 / Stk.
exkl. MwSt.
039720
 Tragwinkel HELM 397 RS Gewinde rechts HELM 300 M12 158 30 Ø 5,9 158 Auf Anfrage
    • Führungsrolle mit Winkel für Holzflügel HELM -50
      WSS Führungsrolle mit Winkel für Holzflügel HELM -50
