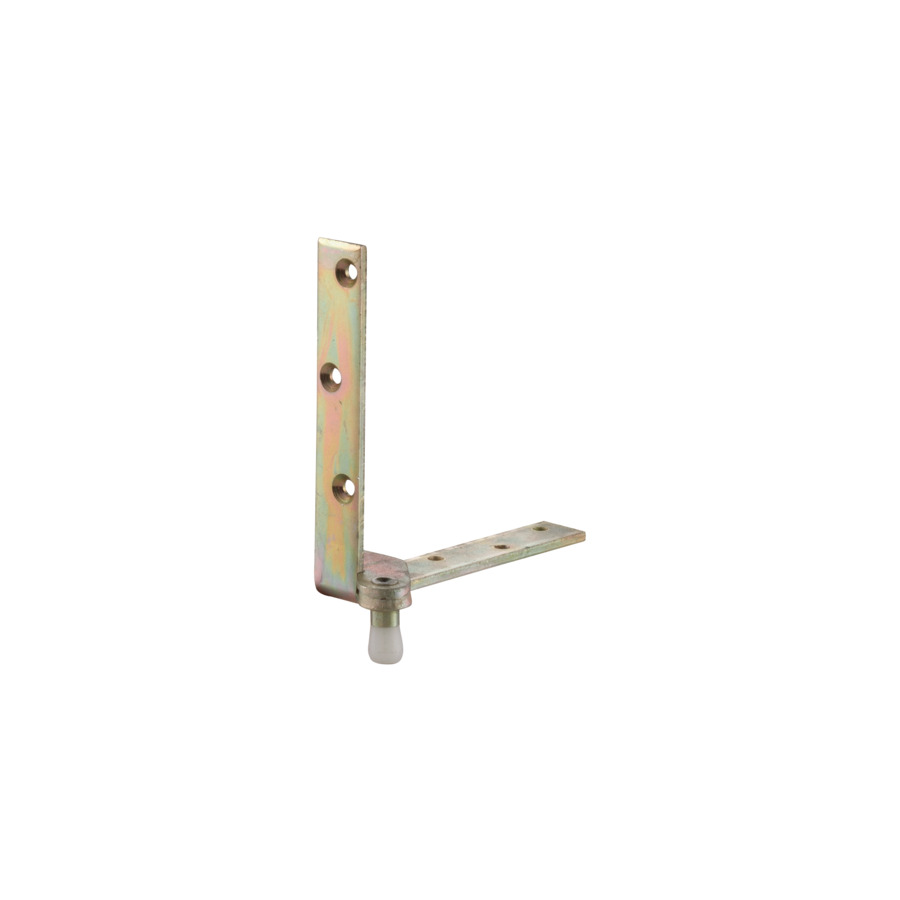

Führungsrolle HELM -50

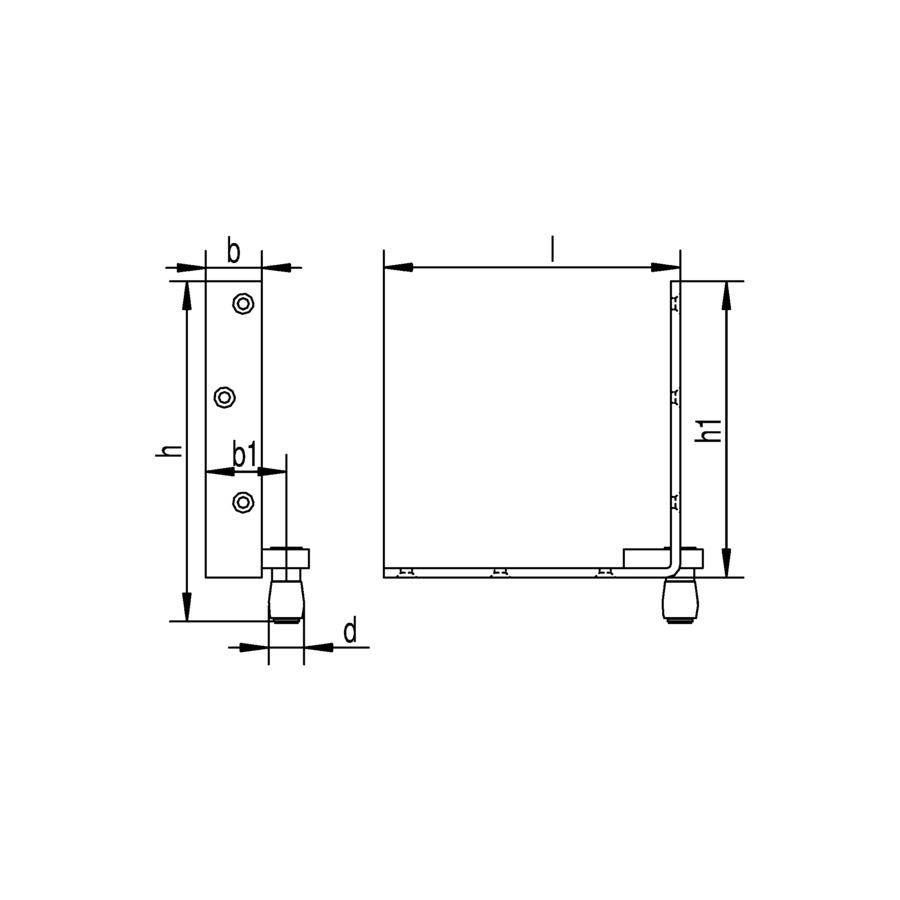

Führungsrolle HELM -50 Vermassung
Führungsrolle HELM -50
Führungsrolle HELM -50 Vermassung

WSS Führungsrolle mit Winkel für Holzflügel HELM -50

    • seitlich rechts oder links platzierte Rolle
    • zum Unterschrauben oder Einlassen
    • verwendbar mit HELM -40 U-Profil, das in den Boden eingelassen ist
    • Material: Stahl
    • Rolle: Kunststoff oder Messing
  • Material/Oberfläche Stahl verzinkt, gelb

Produktvarianten

Ausführung
Rolle Kunststoff12 Rolle Messing12
d
Ø124 Ø198 Ø 328 Ø 49,54
B1
324 434 418 758
I (mm)
1244 1584 2008 2558
b (mm)
204 304 358 408
h1 (mm)
1244 1584 2108 2608
h (mm)
1384 181.54 233.54 2894 2424 298.54
Artikelnummer Artikelbezeichnung Ausführung d B1 I (mm) b (mm) h1 (mm) h (mm) Preis
025060
 Führungsrolle HELM 250 rechts Rolle Kunststoff Ø12 32 124 20 124 138 Auf Anfrage
025040
 Führungsrolle HELM 250 rechts Rolle Messing Ø12 32 124 20 124 138 Auf Anfrage
035060
 Führungsrolle HELM 350 rechts Rolle Kunststoff Ø19 43 158 30 158 181.5 Auf Anfrage
035040
 Führungsrolle HELM 350 rechts Rolle Messing Ø19 43 158 30 158 181.5 Auf Anfrage
045060
 Führungsrolle HELM 450 rechts Rolle Kunststoff Ø19 41 200 35 210 233.5 Auf Anfrage
045040
 Führungsrolle HELM 450 rechts Rolle Messing Ø19 41 200 35 210 233.5 CHF 45.30 / Stk.
exkl. MwSt.
055060
 Führungsrolle HELM 550 rechts Rolle Kunststoff Ø 32 75 255 40 260 289 Auf Anfrage
055040
 Führungsrolle HELM 550 rechts Rolle Messing Ø 32 75 255 40 260 289 Auf Anfrage
045062
 Führungsrolle HELM 450 rechts Rolle Kunststoff Ø 32 41 200 35 210 242 Auf Anfrage
045042
 Führungsrolle HELM 450 rechts Rolle Messing Ø 32 41 200 35 210 242 Auf Anfrage
055062
 Führungsrolle HELM 550 rechts Rolle Kunststoff Ø 49,5 75 255 40 260 298.5 Auf Anfrage
055042
 Führungsrolle HELM 550 rechts Rolle Messing Ø 49,5 75 255 40 260 298.5 Auf Anfrage
025061
 Führungsrolle HELM 250 links Rolle Kunststoff Ø12 32 124 20 124 138 Auf Anfrage
025041
 Führungsrolle HELM 250 links Rolle Messing Ø12 32 124 20 124 138 Auf Anfrage
035061
 Führungsrolle HELM 350 links Rolle Kunststoff Ø19 43 158 30 158 181.5 Auf Anfrage
035041
 Führungsrolle HELM 350 links Rolle Messing Ø19 43 158 30 158 181.5 Auf Anfrage
045061
 Führungsrolle HELM 450 links Rolle Kunststoff Ø19 41 200 35 210 233.5 Auf Anfrage
045041
 Führungsrolle HELM 450 links Rolle Messing Ø19 41 200 35 210 233.5 Auf Anfrage
055061
 Führungsrolle HELM 550 links Rolle Kunststoff Ø 32 75 255 40 260 289 Auf Anfrage
055041
 Führungsrolle HELM 550 links Rolle Messing Ø 32 75 255 40 260 289 Auf Anfrage
045063
 Führungsrolle HELM 450 links Rolle Kunststoff Ø 32 41 200 35 210 242 Auf Anfrage
045043
 Führungsrolle HELM 450 links Rolle Messing Ø 32 41 200 35 210 242 Auf Anfrage
055063
 Führungsrolle HELM 550 links Rolle Kunststoff Ø 49,5 75 255 40 260 298.5 Auf Anfrage
055043
 Führungsrolle HELM 550 links Rolle Messing Ø 49,5 75 255 40 260 298.5 Auf Anfrage
    • Tragwinkel HELM für Holzflügel
      WSS Tragwinkel HELM für Holzflügel
    • Untere Führungsschiene HELM, 6 mtr. 03.480
      WSS Untere Führungsschiene HELM, 6 mtr. 03.480
    • Untere Führungsschiene HELM, Fixlänge 03.481
      WSS Untere Führungsschiene HELM, Fixlänge 03.481
