Torbeschläge für obenlaufende Schiebetore

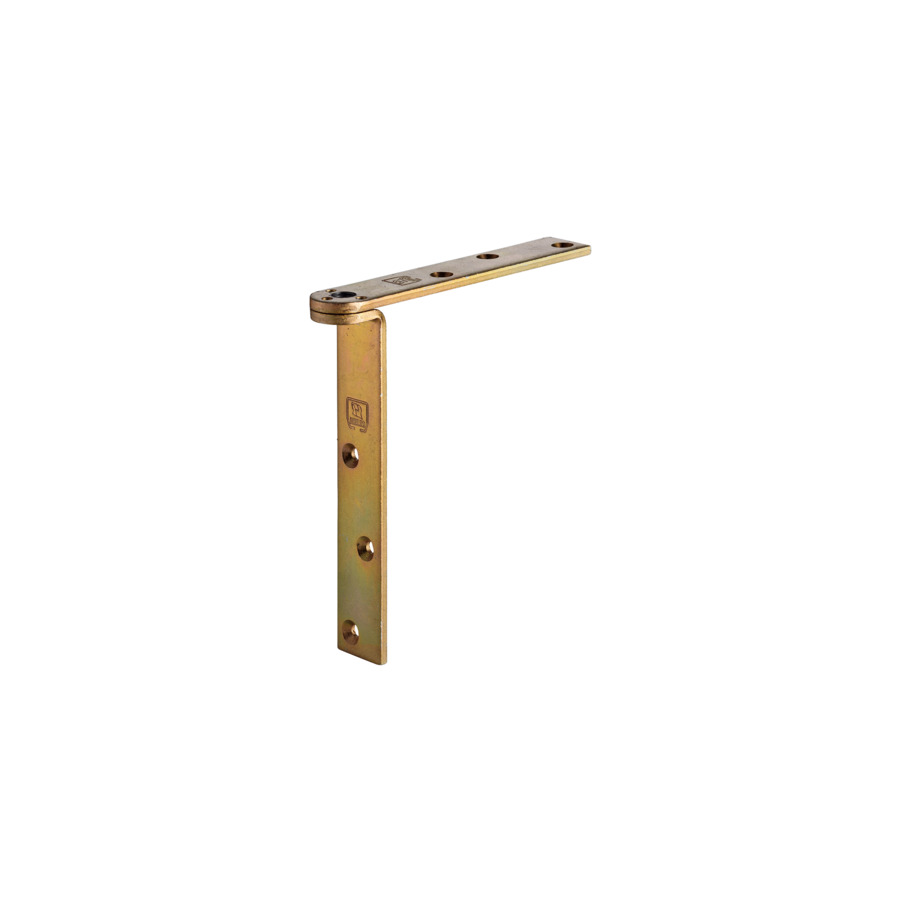

HELM Tragwinkel 039620

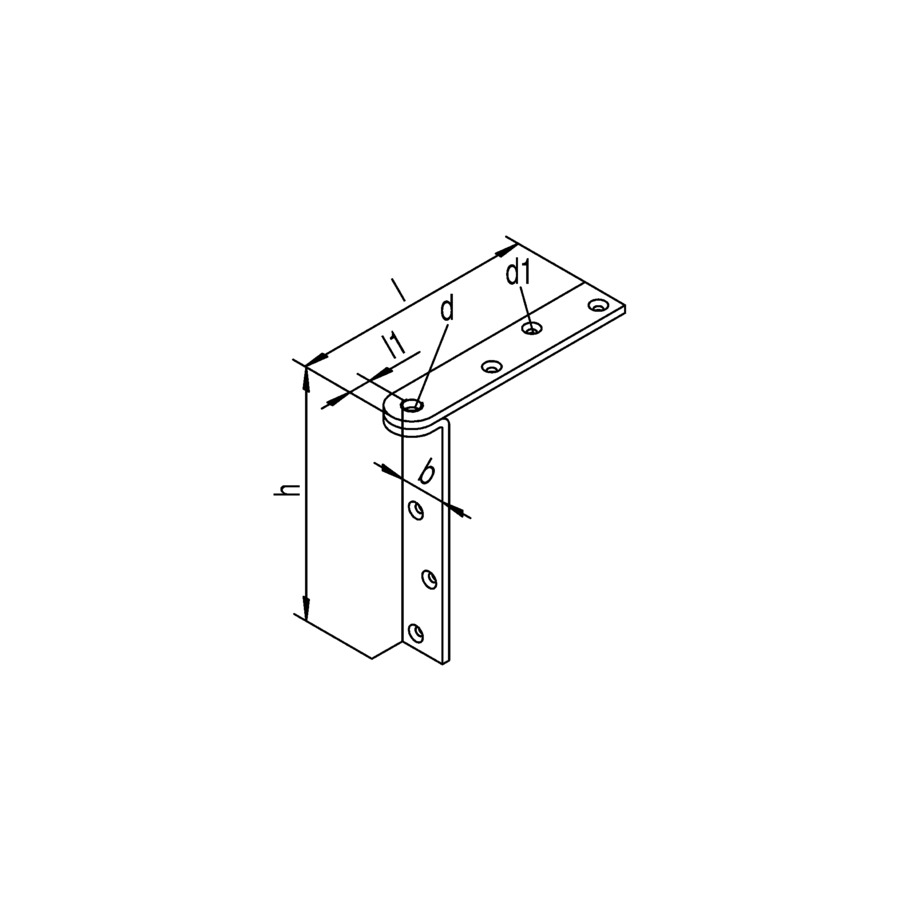

HELM Tragwinkel 039620 Vermassung
HELM Tragwinkel 039620
HELM Tragwinkel 039620 Vermassung

WSS Tragwinkel HELM für Holzflügel

    • mit seitlich platziertem Gewinde
    • zum Aufschrauben oder Einlassen
  • Material/Oberfläche Stahl verzinkt, gelb

Produktvarianten

Profil (mm)
HELM 1001 HELM 5001 HELM 4001 HELM 3001
d
M161 M201 M101 M121
I (mm)
2801 1601 1301 2191
b (mm)
301 401 201 351
d1 (Ø)
Ø 71 Ø 8,41 Ø 4,81 Ø 5,41
h (mm)
2231 1201 1651 2601
l1 (mm)
181 151 201 101
Artikelnummer Artikelbezeichnung Profil (mm) d I (mm) b (mm) d1 (Ø) h (mm) l1 (mm) Preis
019620
 Tragwinkel HELM 196 HELM 100 M10 130 20 Ø 4,8 120 10 Auf Anfrage
059620
 Tragwinkel HELM 596 HELM 500 M20 280 40 Ø 8,4 260 20 Auf Anfrage
049620
 Tragwinkel HELM 496 HELM 400 M16 219 35 Ø 7 223 18 Auf Anfrage
039620
 Tragwinkel HELM 396 HELM 300 M12 160 30 Ø 5,4 165 15 Auf Anfrage
    • Führungsrolle mit Winkel für Holzflügel HELM -49 A
      WSS Führungsrolle mit Winkel für Holzflügel HELM -49 A
