Torbeschläge für obenlaufende Schiebetore

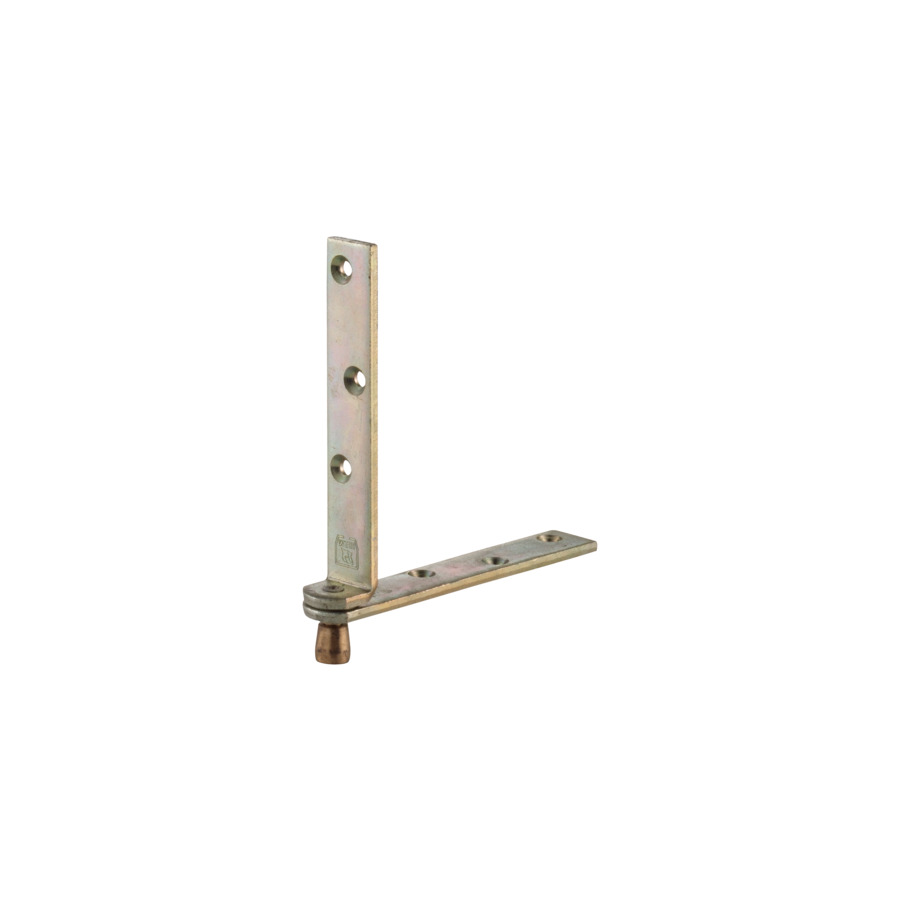

HELM -49 A Führungsrolle mit Winkel für Holzflügel Bild

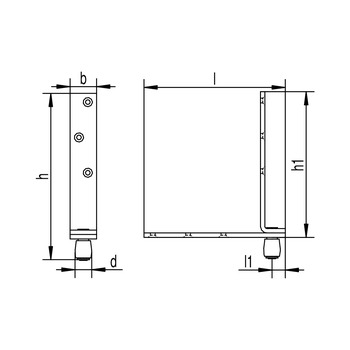

HELM Führungsrolle _49 A Vermassung

HELM -49 A Führungsrolle mit Winkel für Holzflügel Bild

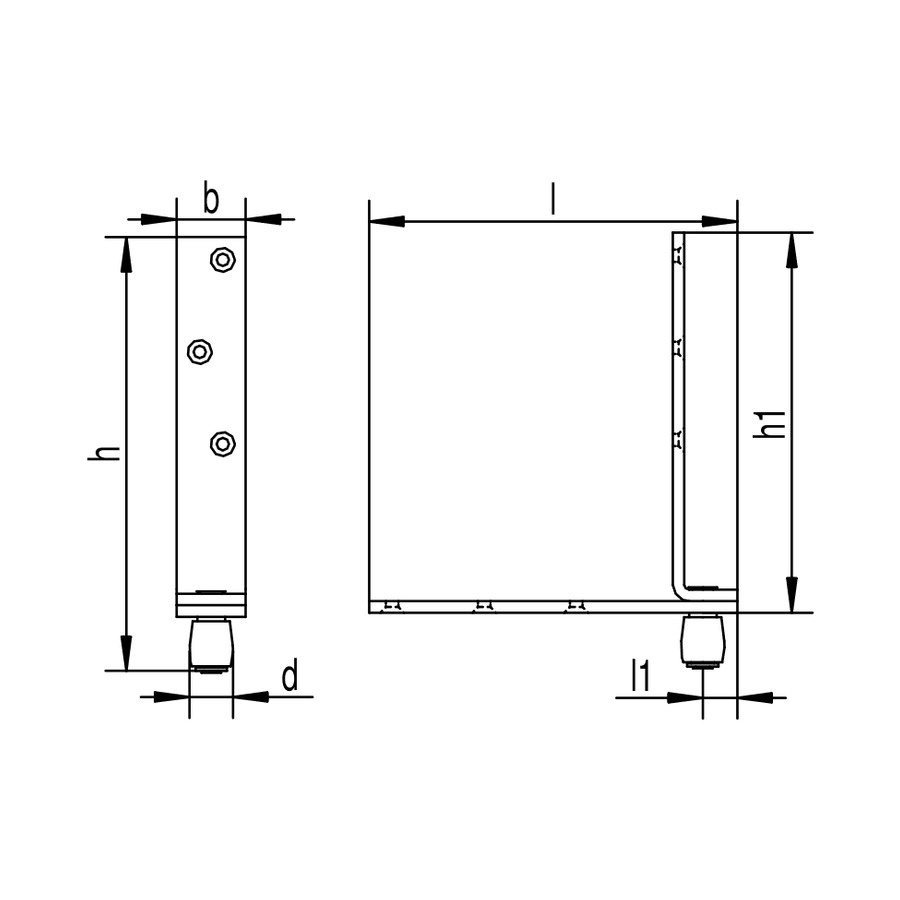

HELM Führungsrolle _49 A Vermassung

WSS Führungsrolle mit Winkel für Holzflügel HELM -49 A

- seitlich platzierte Rolle
- zum Unterschrauben oder Einlassen
- verwendbar mit HELM -40 U-Profil, das in den Boden eingelassen ist
- Material: Stahl
- Rolle: Kunststoff oder Messing

Material/Oberfläche	Stahl verzinkt, gelb

Produktvarianten

Ausführung

Rolle Kunststoff6 Rolle Messing6

d

Ø 49,52 Ø194 Ø 324 Ø122

I (mm)

2804 1602 1302 2194

b (mm)

404 354 202 302

h1 (mm)

2604 1282 2234 1652

h (mm)

306.52 1422 188.52 258.52 2962 2482

l1 (mm)

204 152 102 184

Artikelnummer	Artikelbezeichnung	Ausführung	d	I (mm)	b (mm)	h1 (mm)	h (mm)	l1 (mm)	Preis
054967	Führungsrolle HELM 549 A	Rolle Kunststoff	Ø 49,5	280	40	260	306.5	20	CHF 99.90 / Stk. exkl. MwSt.
034946	Führungsrolle HELM 349 A	Rolle Messing	Ø19	160	30	165	188.5	15	Auf Anfrage
044947	Führungsrolle HELM 449 A	Rolle Messing	Ø 32	219	35	223	258.5	18	Auf Anfrage
044967	Führungsrolle HELM 449 A	Rolle Kunststoff	Ø 32	219	35	223	258.5	18	Auf Anfrage
034966	Führungsrolle HELM 349 A	Rolle Kunststoff	Ø19	160	30	165	188.5	15	Auf Anfrage
044966	Führungsrolle HELM 449 A	Rolle Kunststoff	Ø19	219	35	223	248	18	Auf Anfrage
024946	Führungsrolle HELM 249 A	Rolle Messing	Ø12	130	20	128	142	10	Auf Anfrage
054946	Führungsrolle HELM 549 A	Rolle Messing	Ø 32	280	40	260	296	20	Auf Anfrage
054947	Führungsrolle HELM 549 A	Rolle Messing	Ø 49,5	280	40	260	306.5	20	Auf Anfrage
024966	Führungsrolle HELM 249 A	Rolle Kunststoff	Ø12	130	20	128	142	10	Auf Anfrage
044946	Führungsrolle HELM 449 A	Rolle Messing	Ø19	219	35	223	248	18	Auf Anfrage
054966	Führungsrolle HELM 549 A	Rolle Kunststoff	Ø 32	280	40	260	296	20	Auf Anfrage

Optionales Zubehör

- WSS Tragwinkel HELM für Holzflügel
- WSS Untere Führungsschiene HELM, 6 mtr. 03.480
- WSS Untere Führungsschiene HELM, Fixlänge 03.481
