Torbeschläge für obenlaufende Schiebetore

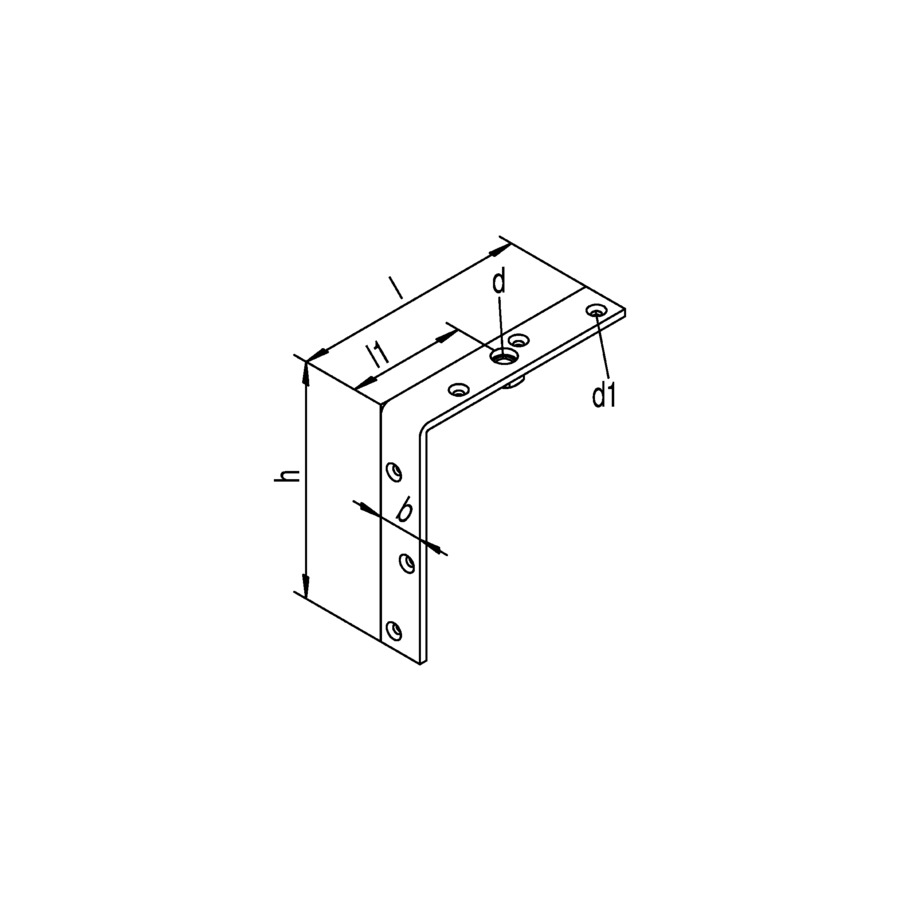

WSS Tragwinkel HELM für Holzflügel

Material/Oberfläche	Stahl verzinkt, gelb

Profil (mm)

HELM 1001 HELM 5001 HELM 4001 HELM 3001

M161 M201 M101 M121

I (mm)

2001 1581 2551 1241

b (mm)

351 401 201 301

d1 (Ø)

Ø 71 Ø 4,81 Ø 5,91 Ø 8,41

h (mm)

1241 2101 1581 2601

l1 (mm)

1551 1201 801 701

Artikelnummer	Artikelbezeichnung	Profil (mm)	d	I (mm)	b (mm)	d1 (Ø)	h (mm)	l1 (mm)	Preis
019520	Tragwinkel für Holzflügel HELM 195	HELM 100	M10	124	20	Ø 4,8	124	70	CHF 9.30 / Stk. exkl. MwSt.
059520	Tragwinkel für Holzflügel HELM 595	HELM 500	M20	255	40	Ø 8,4	260	155	Auf Anfrage
049520	Tragwinkel für Holzflügel HELM 495	HELM 400	M16	200	35	Ø 7	210	120	Auf Anfrage
039520	Tragwinkel für Holzflügel HELM 395	HELM 300	M12	158	30	Ø 5,9	158	80	Auf Anfrage
