Torbeschläge für obenlaufende Schiebetore

Führungsrolle HELM -49 1/2

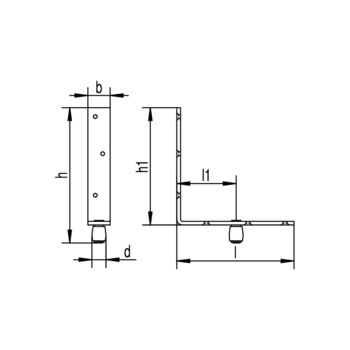

Führungsrolle HELM -49 1/2 Vermassung

Führungsrolle HELM -49 1/2

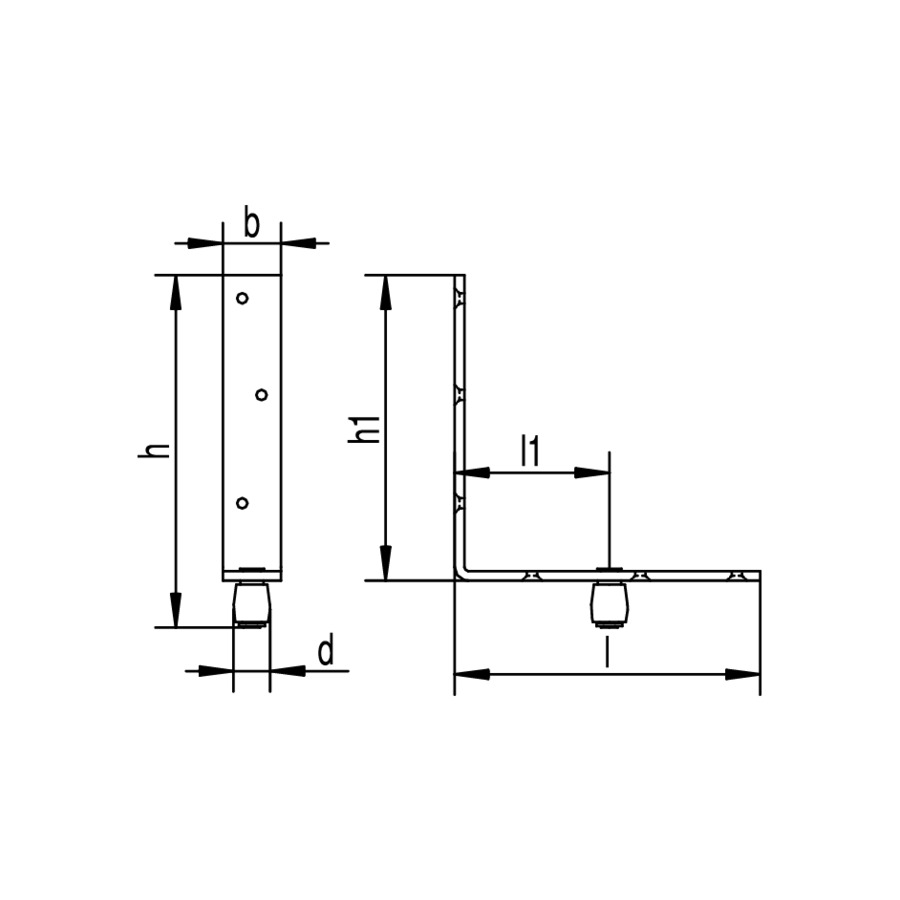

Führungsrolle HELM -49 1/2 Vermassung

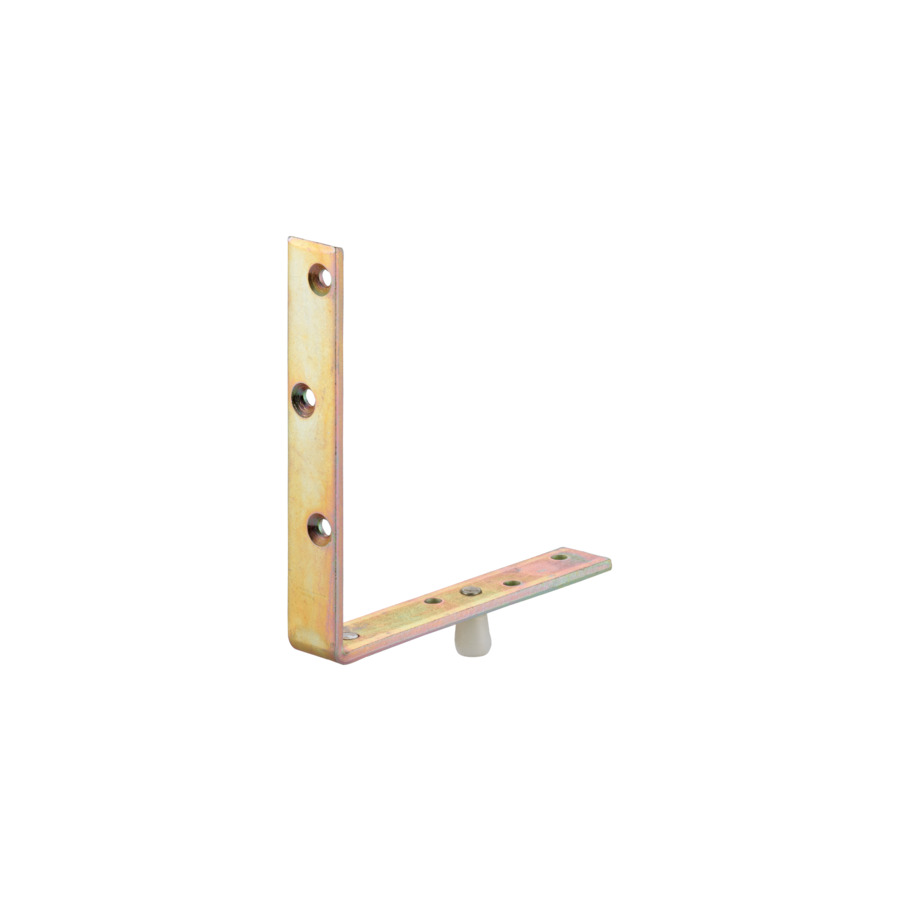

WSS Führungsrolle mit Winkel für Holzflügel HELM -49 1/2

- mittig platzierte Rolle
- zum Unterschrauben oder Einlassen
- verwendbar mit HELM -40 U-Profil, das in den Boden eingelassen ist
- Material: Stahl
- Rolle: Kunststoff oder Messing

Material/Oberfläche	Stahl verzinkt, gelb

Produktvarianten

Ausführung

Rolle Kunststoff6 Rolle Messing6

d

Ø194 Ø122 Ø 324 Ø 49,52

I (mm)

2004 2554 1242 1582

b (mm)

404 354 202 302

h1 (mm)

1242 2604 1582 2104

h (mm)

1382 3062 1822 2462 2352 2962

Artikelnummer	Artikelbezeichnung	Ausführung	d	I (mm)	b (mm)	h1 (mm)	h (mm)	Preis
054968	Führungsrolle HELM 549 1/2	Rolle Kunststoff	Ø 32	255	40	260	296	Auf Anfrage
024968	Führungsrolle HELM 249 1/2	Rolle Kunststoff	Ø12	124	20	124	138	Auf Anfrage
054948	Führungsrolle HELM 549 1/2	Rolle Messing	Ø 32	255	40	260	296	Auf Anfrage
054949	Führungsrolle HELM 549 1/2	Rolle Messing	Ø 49,5	255	40	260	306	Auf Anfrage
034948	Führungsrolle HELM 349 1/2	Rolle Messing	Ø19	158	30	158	182	Auf Anfrage
044948	Führungsrolle HELM 449 1/2	Rolle Messing	Ø19	200	35	210	235	Auf Anfrage
044949	Führungsrolle HELM 449 1/2	Rolle Messing	Ø 32	200	35	210	246	Auf Anfrage
024948	Führungsrolle HELM 249 1/2	Rolle Messing	Ø12	124	20	124	138	Auf Anfrage
044969	Führungsrolle HELM 449 1/2	Rolle Kunststoff	Ø 32	200	35	210	246	Auf Anfrage
044968	Führungsrolle HELM 449 1/2	Rolle Kunststoff	Ø19	200	35	210	235	Auf Anfrage
054969	Führungsrolle HELM 549 1/2	Rolle Kunststoff	Ø 49,5	255	40	260	306	Auf Anfrage
034968	Führungsrolle HELM 349 1/2	Rolle Kunststoff	Ø19	158	30	158	182	Auf Anfrage

Optionales Zubehör

- WSS Tragwinkel HELM für Holzflügel
- WSS Untere Führungsschiene HELM, 6 mtr. 03.480
- WSS Untere Führungsschiene HELM, Fixlänge 03.481
