Torbeschläge für obenlaufende Schiebetore

HELM Tragwinkel 039420

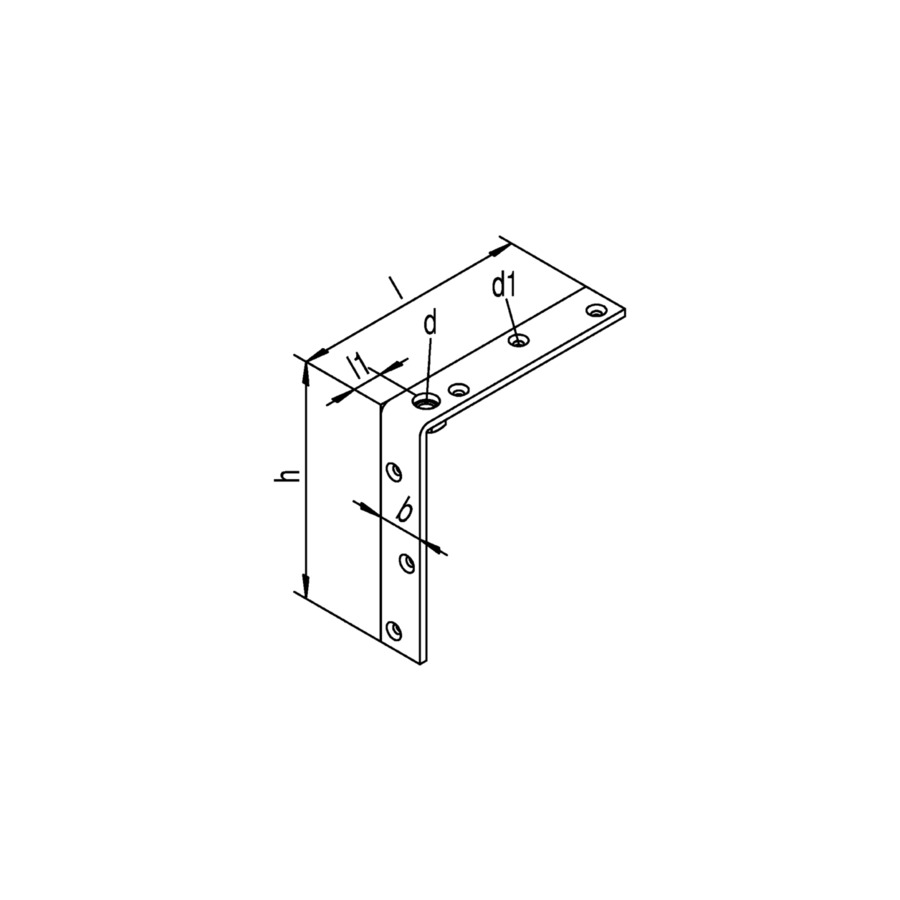

HELM Tragwinkel 039420 Vermassung
HELM Tragwinkel 039420
HELM Tragwinkel 039420 Vermassung

WSS Tragwinkel HELM für Holzflügel

    • mit seitlich platziertem Gewinde
    • zum Aufschrauben oder Einlassen
  • Material/Oberfläche Stahl verzinkt, gelb

Produktvarianten

Profil (mm)
HELM 1001 HELM 5001 HELM 4001 HELM 3001
d
M161 M201 M101 M121
I (mm)
2001 1581 2551 1241
b (mm)
351 401 201 301
d1 (Ø)
Ø 71 Ø 4,81 Ø 5,91 Ø 8,41
h (mm)
1241 2101 1581 2601
l1 (mm)
301 202 151
Artikelnummer Artikelbezeichnung Profil (mm) d I (mm) b (mm) d1 (Ø) h (mm) l1 (mm) Preis
019420
 Tragwinkel für Holzflügel HELM 194 HELM 100 M10 124 20 Ø 4,8 124 15 Auf Anfrage
059420
 Tragwinkel für Holzflügel HELM 594 HELM 500 M20 255 40 Ø 8,4 260 30 Auf Anfrage
049420
 Tragwinkel für Holzflügel HELM 494 HELM 400 M16 200 35 Ø 7 210 20 Auf Anfrage
039420
 Tragwinkel für Holzflügel HELM 394 HELM 300 M12 158 30 Ø 5,9 158 20 Auf Anfrage
    • Führungsrolle mit Winkel für Holzflügel HELM -49
      WSS Führungsrolle mit Winkel für Holzflügel HELM -49
