Torbeschläge für obenlaufende Schiebetore

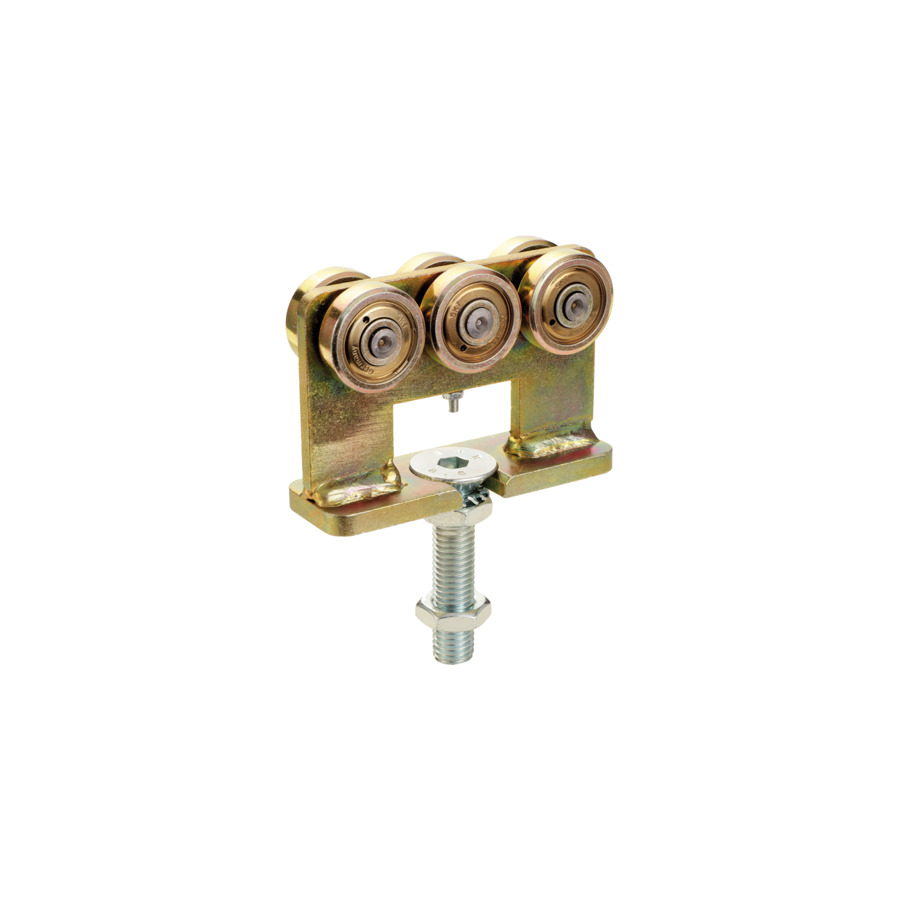

WSS Rollapparat HELM, für Tore mit Klappflügel

- doppelpaarig
- mit Pendelgelenk und Gegendruckrolle
- gehärtete Laufrollen
- höhenverstellbar

Material/Oberfläche	Stahl verzinkt, gelb

Flügelgewicht max. (kg)

1001 4001 12001 6001 2001

Profil (mm)

HELM 1001 HELM 4001 HELM 5001 HELM 3001 HELM 6001

M20x901 M12x601 M10x401 M16x701 M24x1601

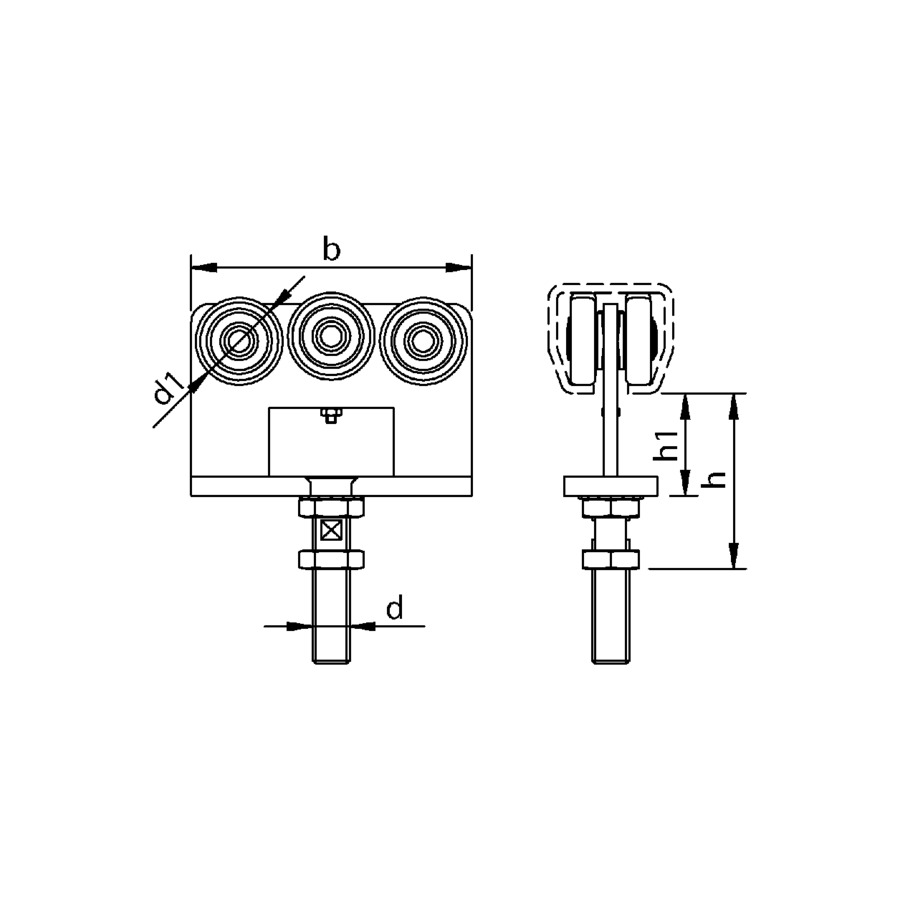

b (mm)

1601 1901 1201 901 681

d1 (Ø)

481 281 341 601 221

h1 (mm)

571 341 32.81 36.41 251

h (mm)

77 +171 100 +751 45 +81 52 +201 59 +181

Artikelnummer	Artikelbezeichnung	Flügelgewicht max. (kg)	Profil (mm)	d	b (mm)	d1 (Ø)	h1 (mm)	h (mm)	Preis
019220	Rollapparat HELM 192	100	HELM 100	M10x40	68	22	25	45 +8	CHF 88.10 / Stk. exkl. MwSt.
049220	Rollapparat HELM 492	400	HELM 400	M16x70	120	34	34	59 +18	CHF 170.00 / Stk. exkl. MwSt.
069220	Rollapparat HELM 692	1200	HELM 600	M24x160	190	60	57	100 +75	CHF 487.40 / Stk. exkl. MwSt.
059220	Rollapparat HELM 592	600	HELM 500	M20x90	160	48	36.4	77 +17	CHF 386.40 / Stk. exkl. MwSt.
039220	Rollapparat HELM 392	200	HELM 300	M12x60	90	28	32.8	52 +20	CHF 141.80 / Stk. exkl. MwSt.
