Torbeschläge für obenlaufende Schiebetore

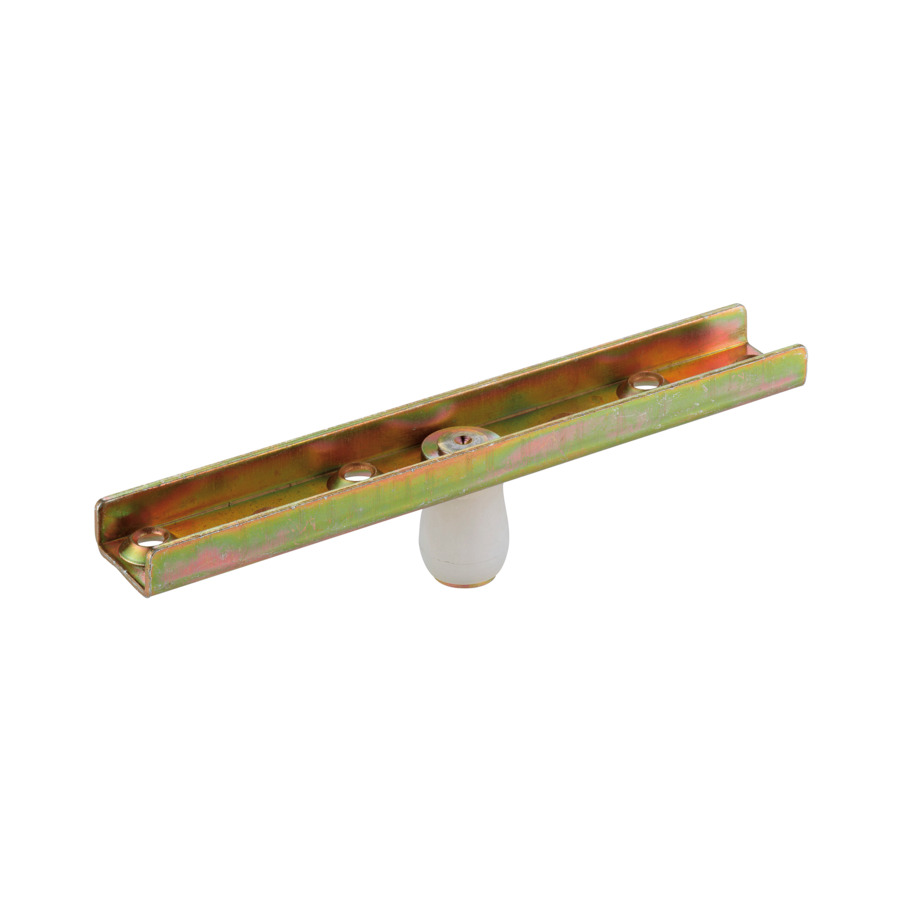

Führungsrolle HELM -49 F

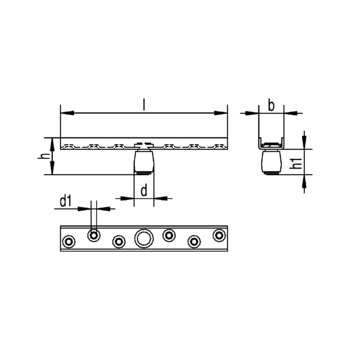

Führungsrolle HELM -49 F Vermassung
Führungsrolle HELM -49 F
Führungsrolle HELM -49 F Vermassung

WSS Führungsrolle mit Flansch für Holzflügel HELM -49 F

    • mittig platzierte Rolle
    • zum Unterschrauben oder Einlassen
    • verwendbar mit HELM -40 U-Profil, das in den Boden eingelassen ist
    • Material: Stahl
    • Rolle: Kunststoff oder Messing
  • Material/Oberfläche Stahl verzinkt, gelb

Produktvarianten

Ausführung
Rolle Kunststoff6 Rolle Messing5
d
Ø 324 Ø194 Ø 49,53
I (mm)
2644 1602 3501 2104
b (mm)
242 501 384 304
d1 (Ø)
Ø 5,32 Ø 6.84 Ø 7,54 Ø 111
h1 (mm)
462 254 352 521 362
h (mm)
502 402 362 662 771 562
Artikelnummer Artikelbezeichnung Ausführung d I (mm) b (mm) d1 (Ø) h1 (mm) h (mm) Preis
044964
 Führungsrolle HELM 449 F Rolle Kunststoff Ø 32 210 30 Ø 6.8 35 50 Auf Anfrage
044961
 Führungsrolle HELM 449 F Rolle Kunststoff Ø19 210 30 Ø 6.8 25 40 Auf Anfrage
044944
 Führungsrolle HELM 449 F Rolle Messing Ø 32 210 30 Ø 6.8 35 50 Auf Anfrage
034941
 Führungsrolle HELM 349 F Rolle Messing Ø19 160 24 Ø 5,3 25 36 Auf Anfrage
054964
 Führungsrolle HELM 549 F Rolle Kunststoff Ø 49,5 264 38 Ø 7,5 46 66 Auf Anfrage
044941
 Führungsrolle HELM 449 F Rolle Messing Ø19 210 30 Ø 6.8 25 40 Auf Anfrage
054961
 Führungsrolle HELM 549 F Rolle Kunststoff Ø 32 264 38 Ø 7,5 36 56 Auf Anfrage
054944
 Führungsrolle HELM 549 F Rolle Messing Ø 49,5 264 38 Ø 7,5 46 66 Auf Anfrage
034961
 Führungsrolle HELM 349 F Rolle Kunststoff Ø19 160 24 Ø 5,3 25 36 Auf Anfrage
064961
 Führungsrolle HELM 649 F Rolle Kunststoff Ø 49,5 350 50 Ø 11 52 77 Auf Anfrage
054941
 Führungsrolle HELM 549 F Rolle Messing Ø 32 264 38 Ø 7,5 36 56 Auf Anfrage
    • Untere Führungsschiene HELM, 6 mtr. 03.480
      WSS Untere Führungsschiene HELM, 6 mtr. 03.480
    • Untere Führungsschiene HELM, Fixlänge 03.481
      WSS Untere Führungsschiene HELM, Fixlänge 03.481
