Torbeschläge für obenlaufende Schiebetore

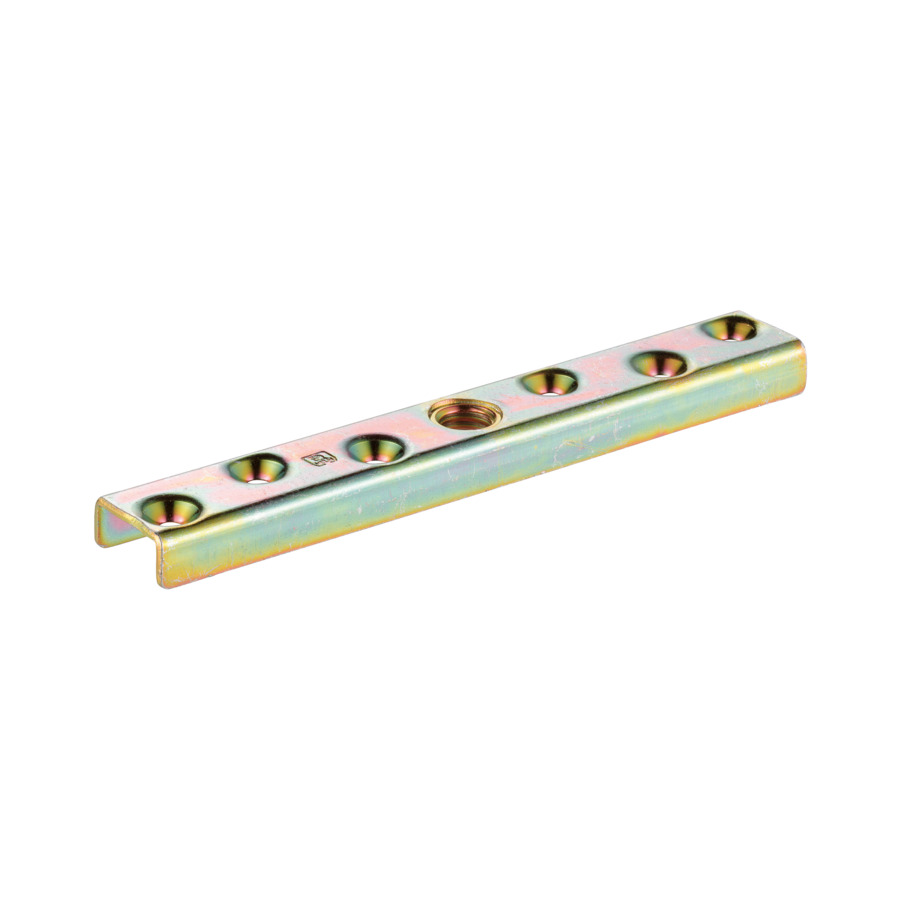

WSS Flansch HELM für Holzflügel

- mit mittig platziertem Gewinde
- zum Aufschrauben
Material
- Stahl oder Edelstahl-Rostfrei

Material/Oberfläche

Stahl verzinkt, gelb6 Edelstahl V2A blank4

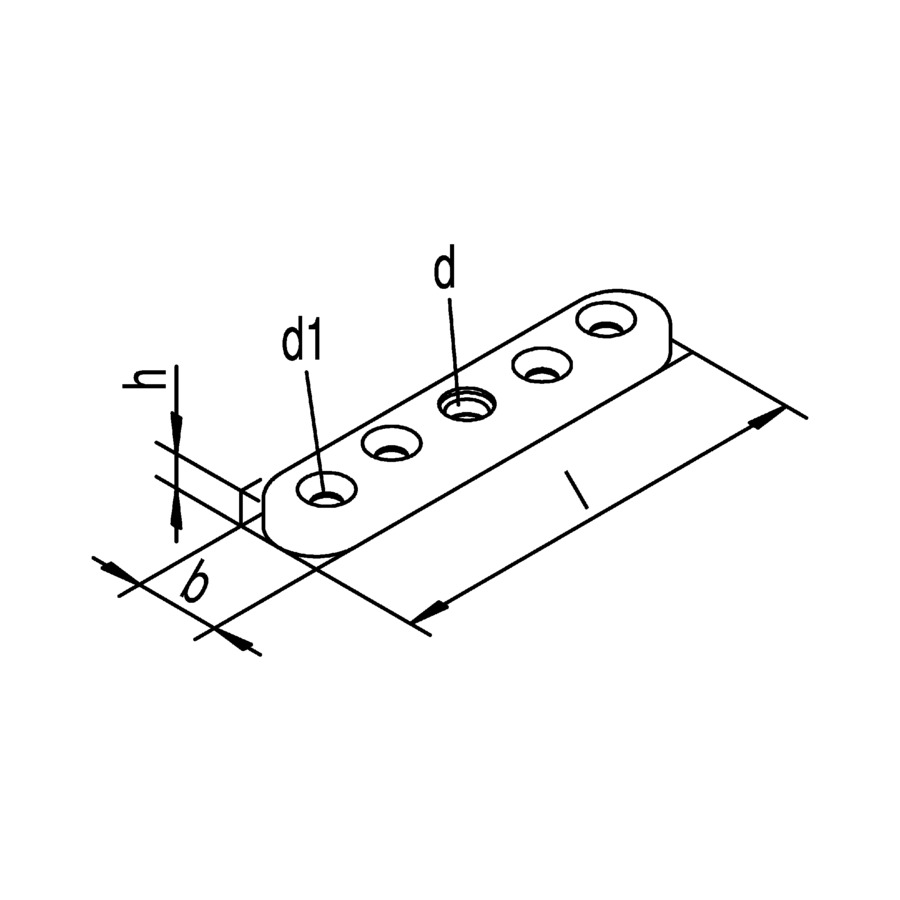

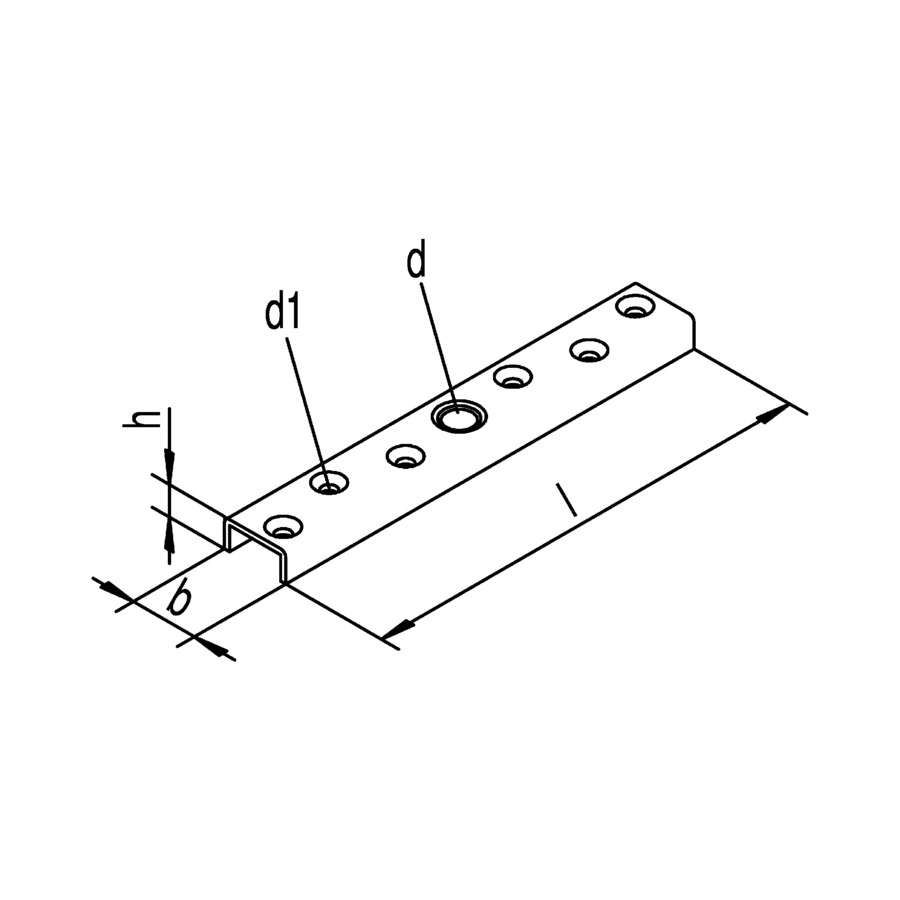

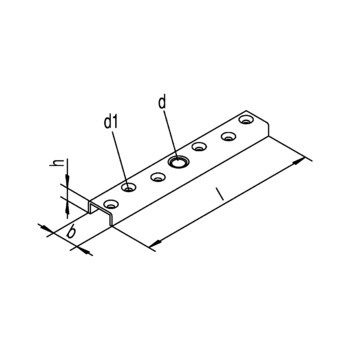

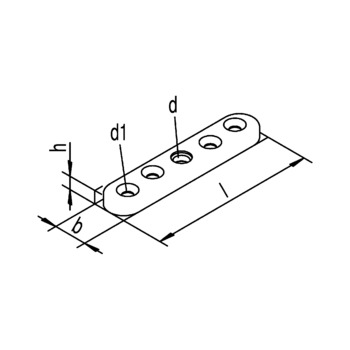

L (mm)

1002 2102 2642 3501 1602 5001

Profil (mm)

HELM 1002 HELM 7001 HELM 3002 HELM 6001 HELM 4002 HELM 5002

M102 M162 M122 M301 M202 M241

b (mm)

302 242 202 382 601 501

d1 (Ø)

Ø 5,32 Ø 7,52 Ø 63 Ø 113

h (mm)

202 112 152 82 251 301

Artikelnummer	Artikelbezeichnung	Material/Oberfläche	L (mm)	Profil (mm)	d	b (mm)	d1 (Ø)	h (mm)	Preis
019320	Flansch für Holzflügel HELM 193	Stahl verzinkt, gelb	100	HELM 100	M10	20	Ø 6	8	Auf Anfrage
059330	Flansch für Holzflügel HELM 593	Edelstahl V2A blank	264	HELM 500	M20	38	Ø 11	20	Auf Anfrage
049330	Flansch für Holzflügel HELM 493	Edelstahl V2A blank	210	HELM 400	M16	30	Ø 7,5	15	Auf Anfrage
039330	Flansch für Holzflügel HELM 393	Edelstahl V2A blank	160	HELM 300	M12	24	Ø 5,3	11	Auf Anfrage
019330	Flansch für Holzflügel HELM 193	Edelstahl V2A blank	100	HELM 100	M10	20	Ø 6	8	Auf Anfrage
079320	Flansch für Holzflügel HELM 793	Stahl verzinkt, gelb	500	HELM 700	M30	60	Ø 11	30	Auf Anfrage
069320	Flansch für Holzflügel HELM 693	Stahl verzinkt, gelb	350	HELM 600	M24	50	Ø 11	25	Auf Anfrage
059320	Flansch für Holzflügel HELM 593	Stahl verzinkt, gelb	264	HELM 500	M20	38	Ø 7,5	20	Auf Anfrage
049320	Flansch für Holzflügel HELM 493	Stahl verzinkt, gelb	210	HELM 400	M16	30	Ø 6	15	CHF 8.10 / Stk. exkl. MwSt.
039320	Flansch für Holzflügel HELM 393	Stahl verzinkt, gelb	160	HELM 300	M12	24	Ø 5,3	11	Auf Anfrage
