Grosslamellen
MLL Sonnenschutzsystem VS-H-GLXXX-SD
-

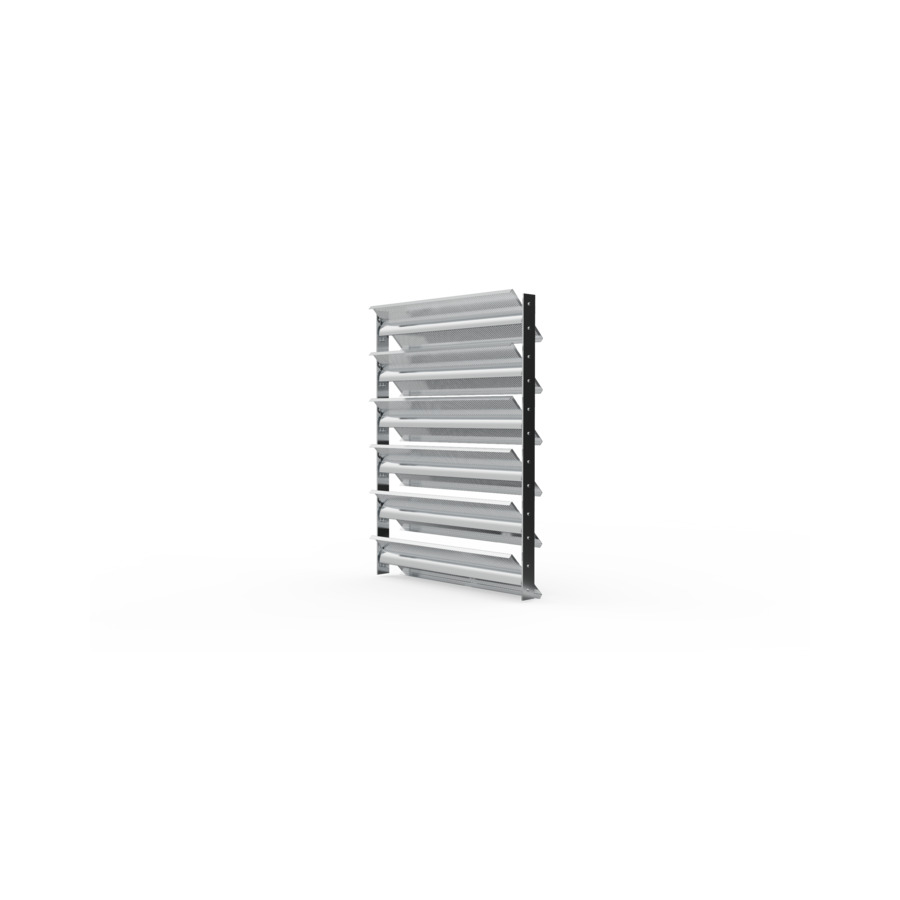

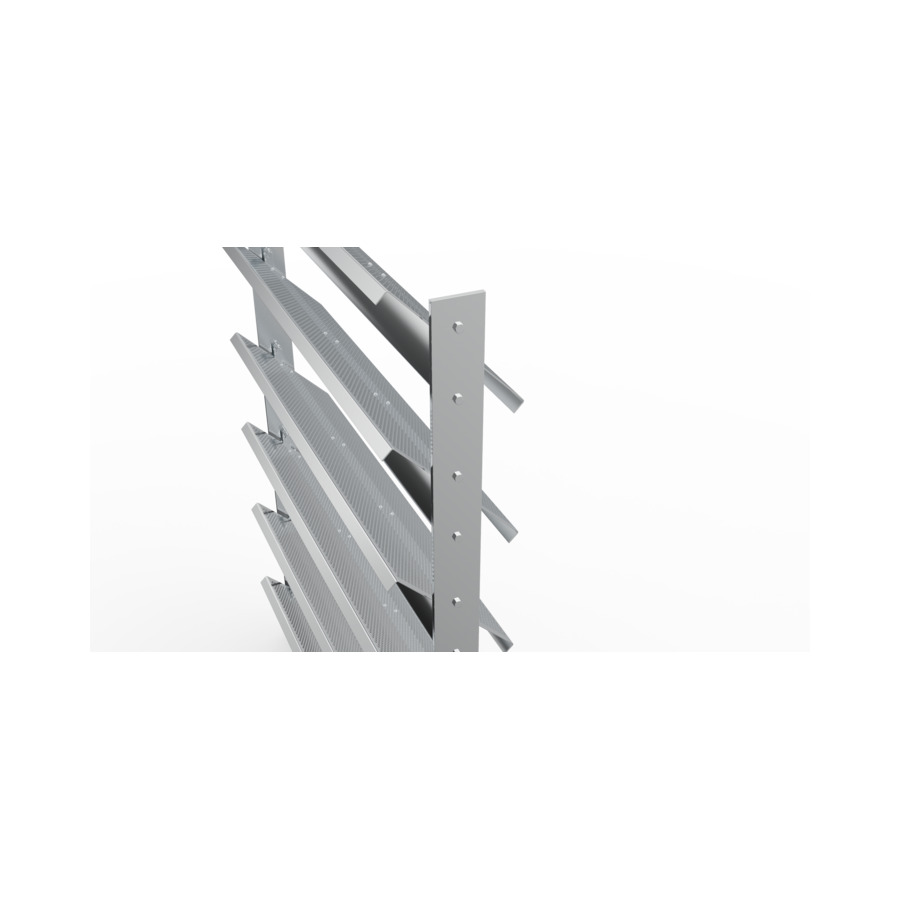

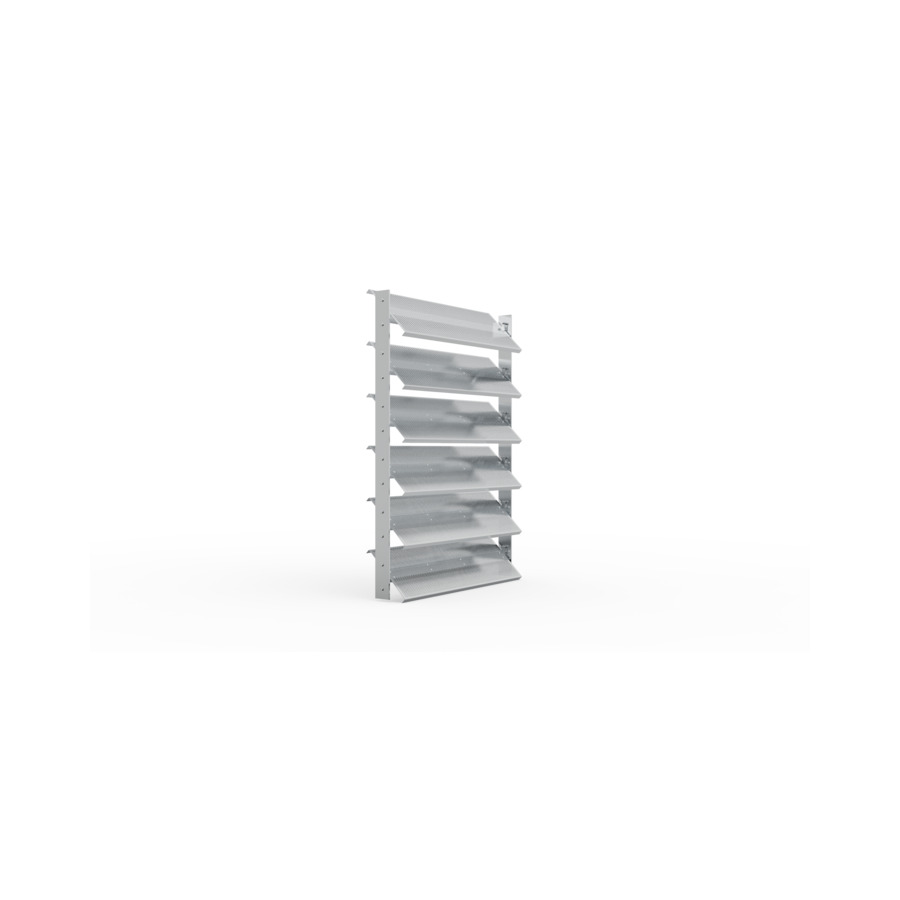

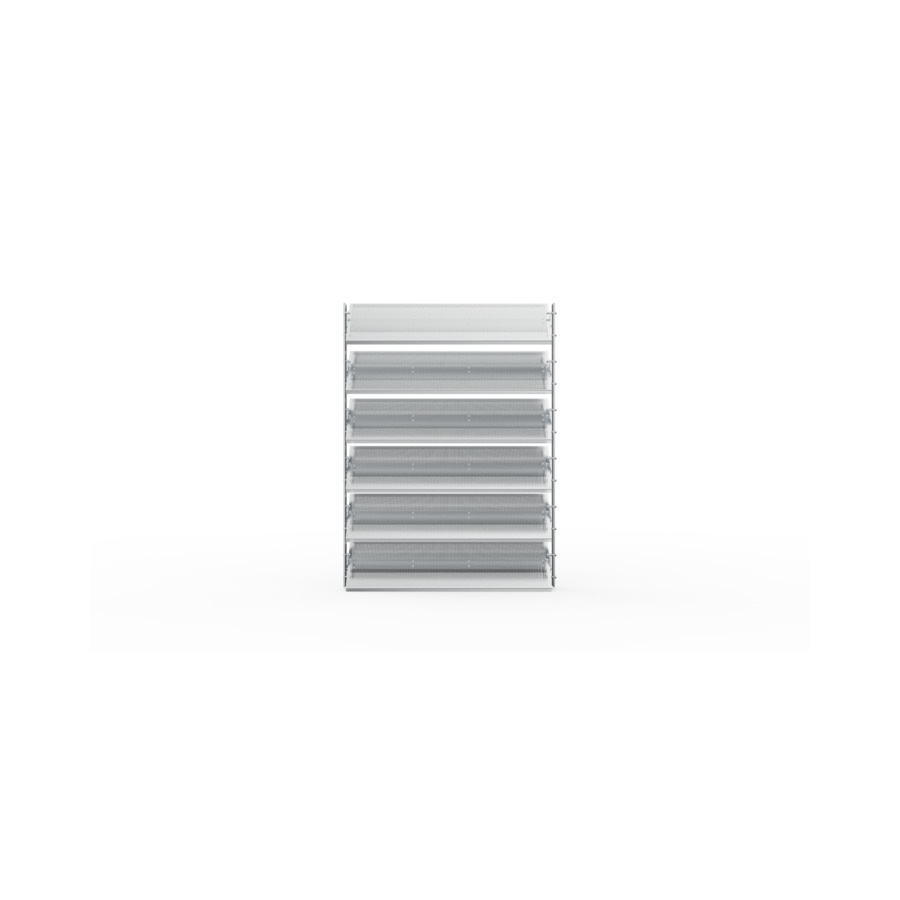

Das Sonnenschutzsystem VS-H-GLXXX-SD ist ein vertikaler, fassadenparalleler Sonnenschutz mit grossformatigen Aluminiumlamellen. Die horizontal angeordneten Lochblechlamellen werden über Sterndeckel direkt oder in Kombination mit Lisenenprofilen an der bauseitigen Unterkonstruktion befestigt.
Die Lamellenneigung ist konstruktiv über den Sterndeckel festgelegt und in Winkeln von 0° bis 90° verfügbar.
Optional stehen verschiedene Lochblechausführungen zur Verfügung: Standardlochbleche mit Rundloch in gerader oder versetzter Reihe sowie weitere Lochbilder und individuelle Musterlösungen auf Anfrage.
pdf oder CAD Dateien zum Download finden Sie hier
-
Ausführung starr
Lamelle Grosslamelle mit Tragrohr TR65 und Lochblechauflage
Lamellenabmessung (mm) individuell nach Wunsch bzw. Statik, im Beispiel 300 x 65 mm
Lamellenabstand (mm) abhängig von der Lamellenbreite, im Beispiel: 240 mm
Neigungswinkel (°) frei wählbar von 0° bis 90° (bspw. 45°)
Spannweite (mm) bis ca. 3.000 mm (bzw. gemäss statischer Berechnung)
