Lüftungsgitter Aluminium, rund 1564 0

Aluminiumblech, gestanzt und gepresst mit Rückseitig aufgepunktetem Fliegenschutzgitter.
Montage:
Direktes Befestigen mit Senkholz - oder Senkblechschrauben und eventuellen Kunststoffdübeln.

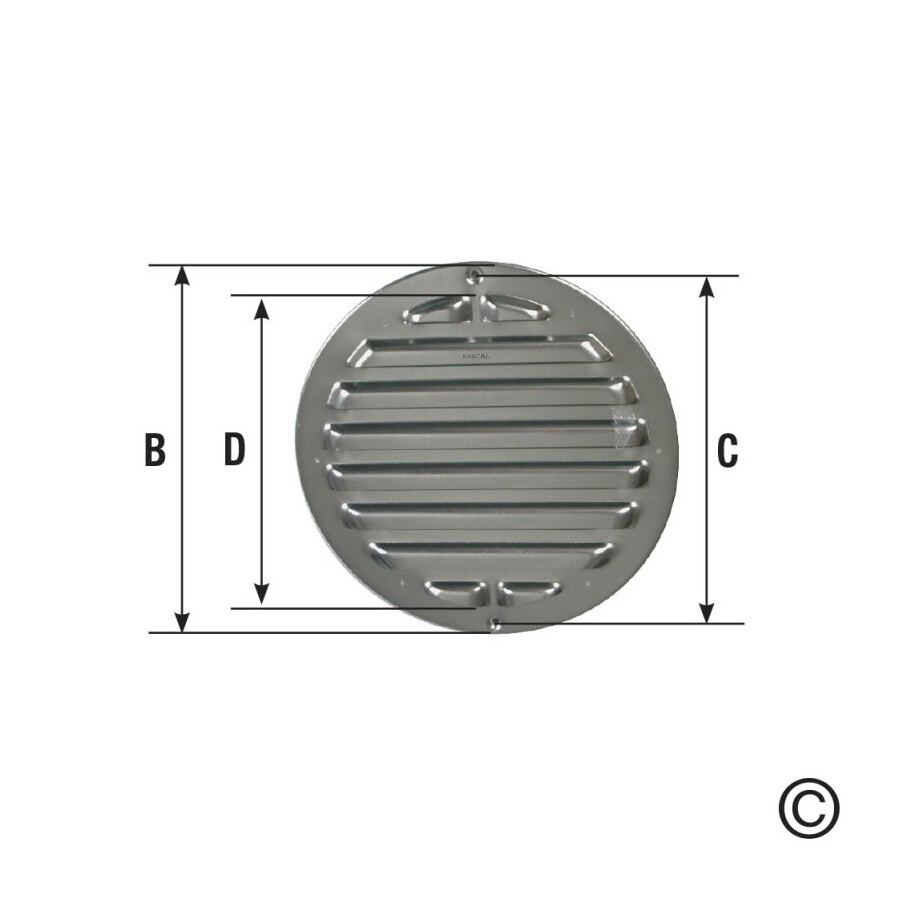

Mass D = Lochdurchmesser
Mass C = Lochdistanz
Mass H(B) = Aussendurchmesser
Material Aluminium

Produktvarianten

Oberfläche

roh3 RAL 9010 reinweiss3

B (mm)

1852 1472 2422

C (mm)

1702 1302 2202

D (mm)

1502 1102 2002

LD cm²

262 732 1132

Artikelnummer	Oberfläche	B (mm)	C (mm)	D (mm)	LD cm²	Preis
1564 0150 00	roh	185	170	150	26	CHF 34.90 / Stk. exkl. MwSt.
1564 0110 00	roh	147	130	110	26	CHF 24.70 / Stk. exkl. MwSt.
1564 0200 00	roh	242	220	200	73	CHF 38.80 / Stk. exkl. MwSt.
1564 0110 16	RAL 9010 reinweiss	147	130	110	73	CHF 28.60 / Stk. exkl. MwSt.
1564 0200 16	RAL 9010 reinweiss	242	220	200	113	CHF 41.65 / Stk. exkl. MwSt.
1564 0150 16	RAL 9010 reinweiss	185	170	150	113	CHF 36.90 / Stk. exkl. MwSt.
