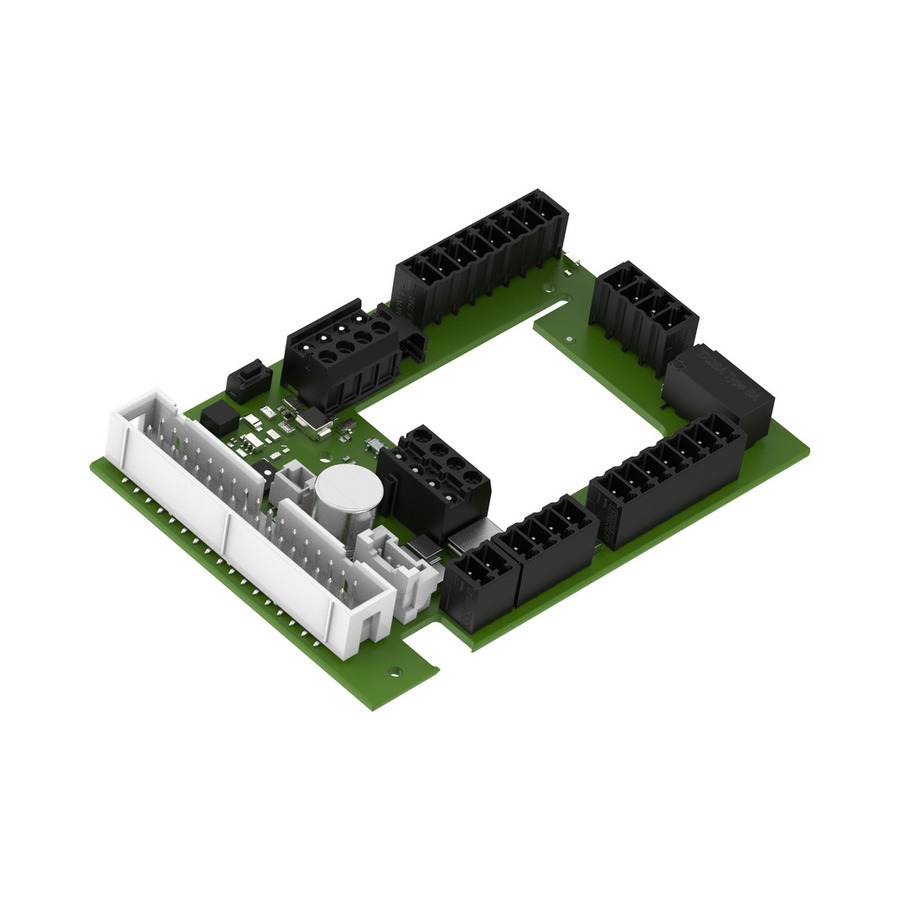

dormakaba ED-Anschlussplatine-CAN

ED-Anschlussplatine-CAN – Intelligente Schnittstelle für Sensorik und Steuerung

Die ED-Anschlussplatine-CAN ist mit dem integrierten MotionIQ Controller ausgestattet und dient als zentrale Schnittstelle zur Anbindung von M A01 Radarsensoren über das CAN-Bus-System. Eine RGB-LED signalisiert den aktuellen Betriebszustand sowie mögliche Störungen auf einen Blick. Die Konfiguration erfolgt komfortabel über die Benutzerschnittstelle des ED-Antriebs.

Neben dem CAN-Anschluss für Radarsensoren bietet die Platine zusätzliche Anschlüsse für verschiedenste Sicherheits- und Steuerungskomponenten.

Technische Daten:

• Versorgungsspannung: 24 V DC ±15 %
• Stromaufnahme: ca. 20 mA
• Temperaturbereich: -15 °C bis +50 °C
• Luftfeuchtigkeit: bis 93 %, nicht kondensierend
• Schutzart: IP20

Anschlussmöglichkeiten:

• Verriegelung (z. B. SVP)
• Rauchmelder (z. B. RM-ED)
• Not-Aus-Eingang zur Abschaltung der Antriebsfunktion
• RS232-Buchse für die Verbindung zur ED-Steuerung
• Flachbandkabelanschluss zur ED-Steuerung
• CAN-Anschlussklemme für Radarsensoren
• Sicherheitssensoren an Band- und Bandgegenseite
• Signaleingänge für Zutrittskontrolle, Innen- und Aussenimpuls

Die ED-Anschlussplatine-CAN ermöglicht eine flexible und sichere Integration von Sensoren und Steuerungselementen in moderne Türanlagen.
