Rohrrahmen-Panikschlösser mechanisch

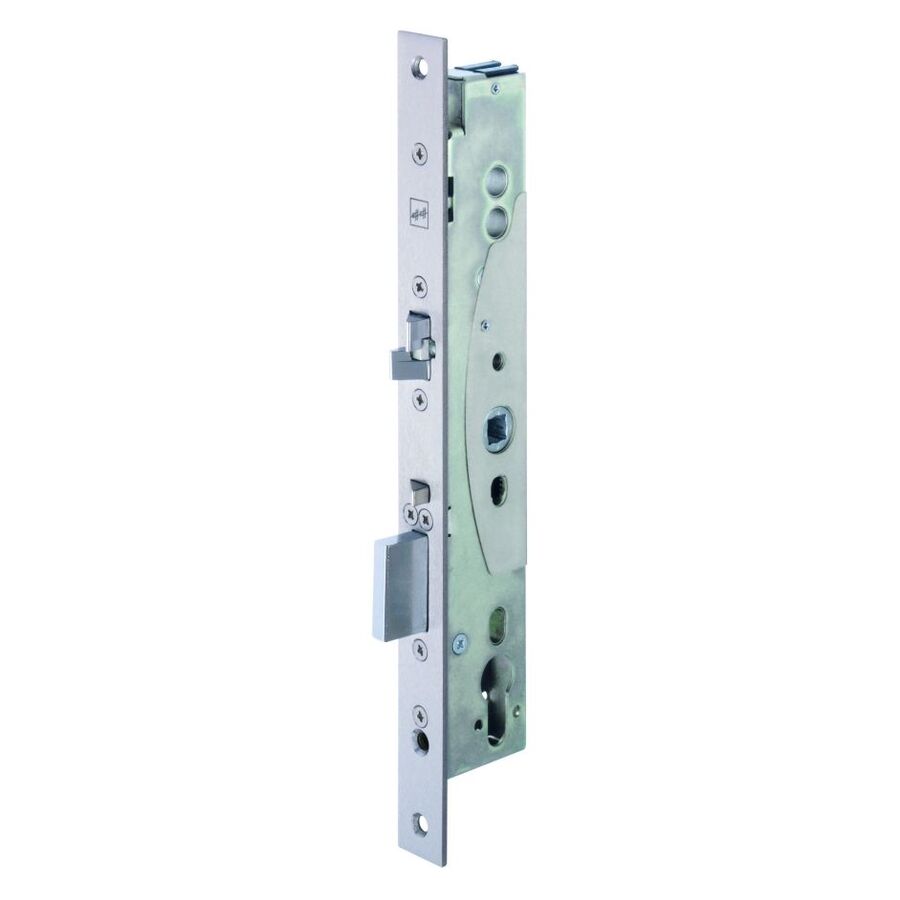

ASSA ABLOY 309X Rohrrahmen

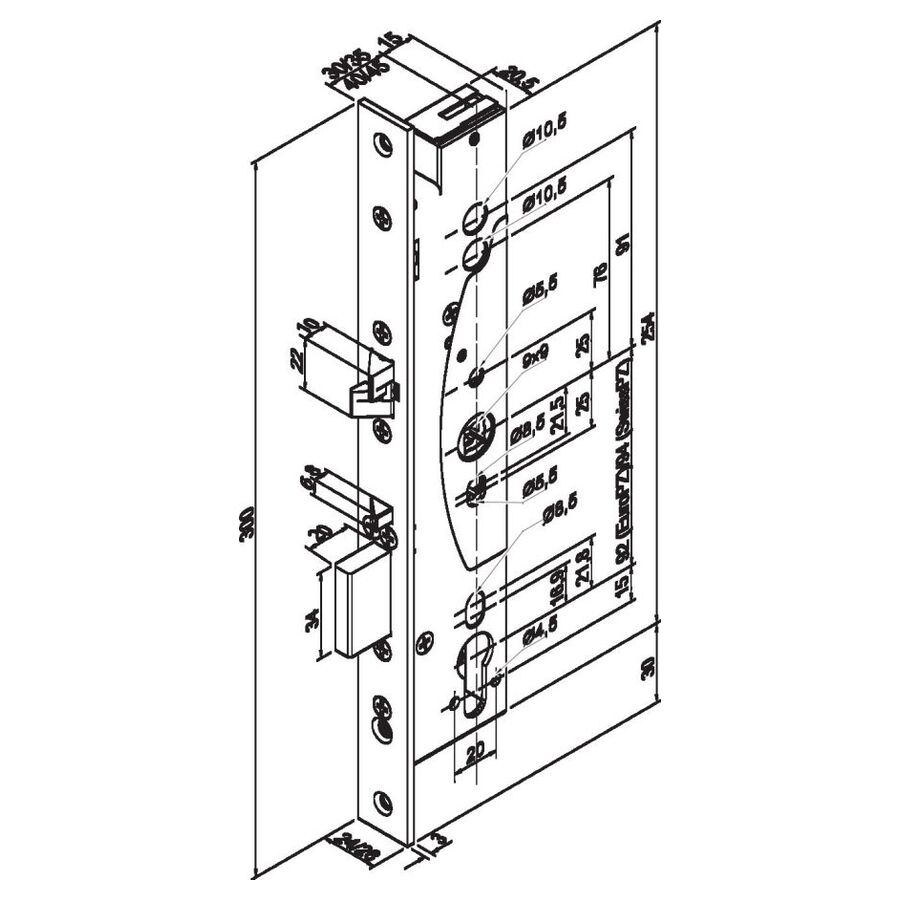

ASSA ABLOY 309X Massbild Rohrrahmen
ASSA ABLOY 309X Rohrrahmen

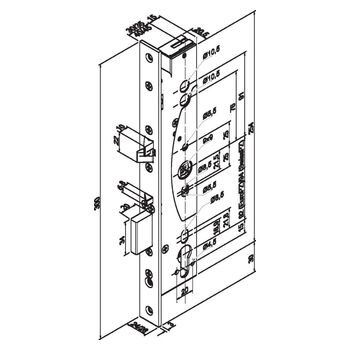

ASSA ABLOY 309X Massbild Rohrrahmen

ASSA ABLOY Sv-Panikschloss, Funktion E 309X

  • für Rauch- und Feuerschutz geeignet EN 179 + EN 1125

    Das Sicherheitsschloss Mechanik 309X wird vor allem dort eingesetzt, wo eine versicherungstechnische Verriegelung der Tür durch einen 20 mm Riegelausschluss gewährleistet sein muss.

    • Für Feuerschutztüren geeignet
    • Geringes Hinterdornmass: 15 mm (bei Rohrrahmenversion)
    • Zulassung nach DIN EN 179 und DIN EN 1125
    • Wechselfunktion zur Entriegelung über Schlüssel von aussen
    • Integrierte Panikfunktion über den Innendrücker
    • Mechanische Ablaufsteuerung zwischen Kreuz- und Steuerfalle
    • Selbstverriegelnd mit Kreuzfalle und Riegel
    Die Schlösser der Modell-Reihe 309X besitzen eine durchgehende Drückernuss und benötigen somit einen Wechselbeschlag (innen Drücker oder Panikgriffstange, aussen Knopf oder Griffstange).
  • Panikfunktion E-SV
    Nuss (mm) 9
    Riegelausschluss (mm) 20
    DIN-Richtung umstellbar
    Fluchtrichtung universal
    Feuerschutz für Rauch- und Feuerschutz geeignet
    Fluchtweg EN 179 + EN 1125
    Stulp Material/Oberfläche Edelstahl matt
    Stulplänge (mm) 300
    Stulpbreite (mm) 24
    Stulpdicke (mm) 3
    Stulpform Flachstulp

Produktvarianten

Dornmass (mm)
352 402 302 452
Distanz (mm)
944 924
Lochung
RZ4 PZ4
Artikelnummer Dornmass (mm) Distanz (mm) Lochung Preis
309X202RZ-----1
 35 94 RZ CHF 323.90 / Stk.
exkl. MwSt.
309X302RZ-----1
 40 94 RZ CHF 323.90 / Stk.
exkl. MwSt.
309X102RZ-----1
 30 94 RZ CHF 323.90 / Stk.
exkl. MwSt.
309X402RZ-----1
 45 94 RZ CHF 323.90 / Stk.
exkl. MwSt.
309X302PZ-----1
 40 92 PZ CHF 323.90 / Stk.
exkl. MwSt.
309X102PZ-----1
 30 92 PZ CHF 323.90 / Stk.
exkl. MwSt.
309X402PZ-----1
 45 92 PZ CHF 323.90 / Stk.
exkl. MwSt.
309X202PZ-----1
 35 92 PZ CHF 323.90 / Stk.
exkl. MwSt.
    • Lap-Schliessblech Z09XSBL-02----1
      ASSA ABLOY Lap-Schliessblech Z09XSBL-02----1
    • LAP-Schliessblech Z09XSBL-04----1
      ASSA ABLOY LAP-Schliessblech Z09XSBL-04----1
    • Flachschliessblech eckig Z09XSBL-10----1
      ASSA ABLOY Flachschliessblech eckig Z09XSBL-10----1
    • LAP-Flachschliessblech eckig Z09XSBL-11----1
      ASSA ABLOY LAP-Flachschliessblech eckig Z09XSBL-11----1
    • Distanz-Unterlagsplatte (zu Baureihe 309X-709X) Z09-DBRR
      ASSA ABLOY Distanz-Unterlagsplatte (zu Baureihe 309X-709X) Z09-DBRR
    • Sv-Panikschloss, Funktion E 14.250
      WSS Sv-Panikschloss, Funktion E 14.250
